智能补偿装置-HRDQ-ZH

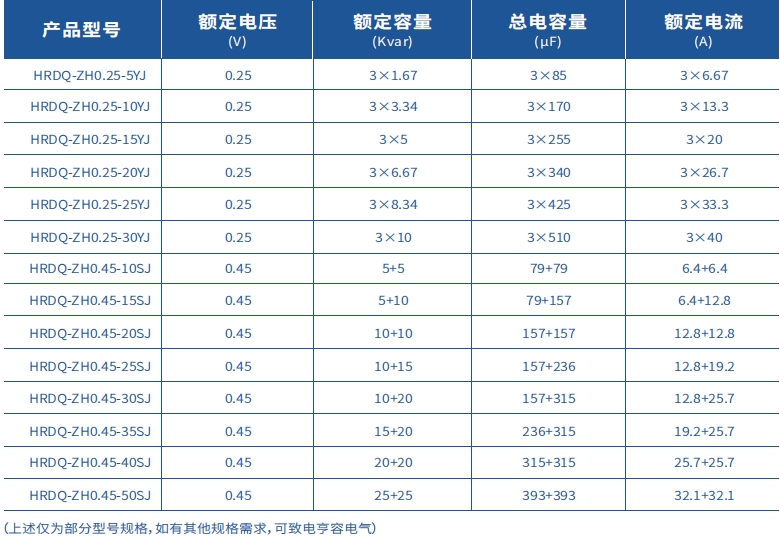

产品规格

产品概述

智能电容器随微电子技术、数字控制技术、通信与网络技术的高速发展和广泛应用，得到了长足的发展。智能化、集成化、网络化、高可靠性、可用性、可维护性、节能、环保、安全成为智能电器发展的主流。HR系列智能集成电力电容器正是智能电器总体发展框架上开发出来的全新一代低压无功补偿设备装置。

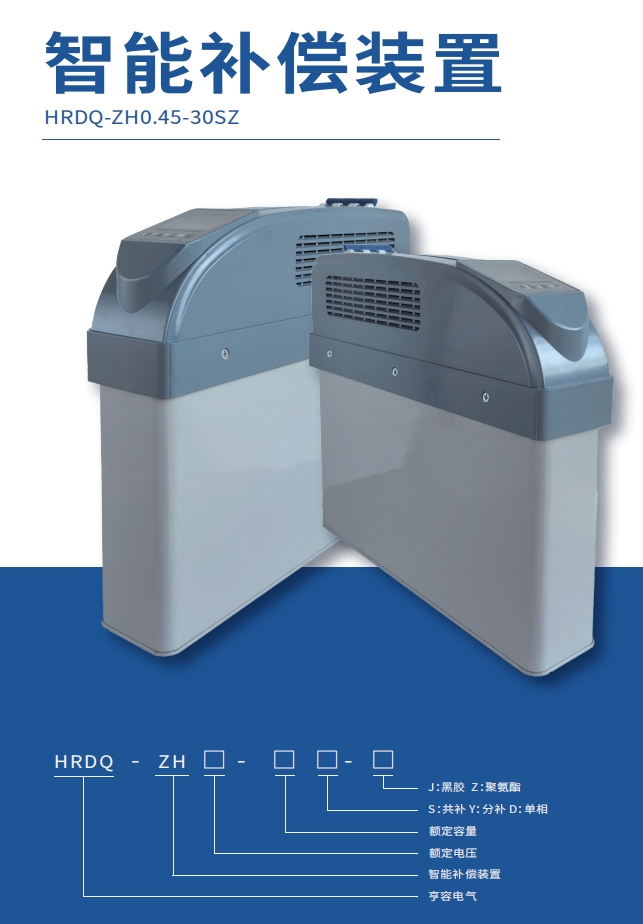

该产品通过国家电力工业无功补偿装置检验测试中心的测试，在0.4KV低压配电网高效节能、降低线损、挺高功率因数和电能质量的新一代无功补偿设备。它由智能测控单元，过零投切开关路，线路保护单元，低压电力电容器构成，产品为上下分体式模块化结构，上面由智能测控、开关、保护等单元组成，下面由一台2个（△型）或1个（Y型）低压电力电容器构成。产品分为共补、分补两种，即可单台使用，也可多台组网构成补偿系统使用，可方便实现就地、分散、集中自动补偿功能，还能满足三相不平衡场合的混合补偿要求。

HRDQ-ZH采用了过零投切、现代测控、网络通讯、自动化控制等先进技术。改变了传统无功补偿装置落后的机械式接触或机电一体化开关作为投切电容器的投切技术、改变了传统无功补偿装置体积庞大和笨重的结构模式，从而使新一代低压无功补偿设备具有补偿效果更好、体积更小、功率更低、成本更低、使用更灵活、寿命更长、可靠性更高的特效，适应了现代智能电网对无功补偿的更高要求。该产品还适合各类开关柜生产企业的产品套餐，从而为非专业厂家生产出高品质的无功功率补偿装置提供了有效的保证。

主要技术指标

1. 使用条件：环境温度-25℃~+50℃，温度≤85%，海拔1000米以下。
2. 额定电压：400V系统。
3. 额定容量：1~100Kvar。
4. 容量允差：-5~+10%。
5. 测量精度：电压：≤0.5%；电流：≤0.5%；温度：±1℃；功率因数：±0.5%。
6. 环境要求：无剧烈震动、冲击，无导电尘埃和腐蚀性气体。
7. 符合标准：《DL/T842-2003低压并联电容器装置使用技术条件》，《JB/T7117-1993低压并联电容气装置》，《GB/T15576-2008低压无功率静态补偿装置总技术条件》。
