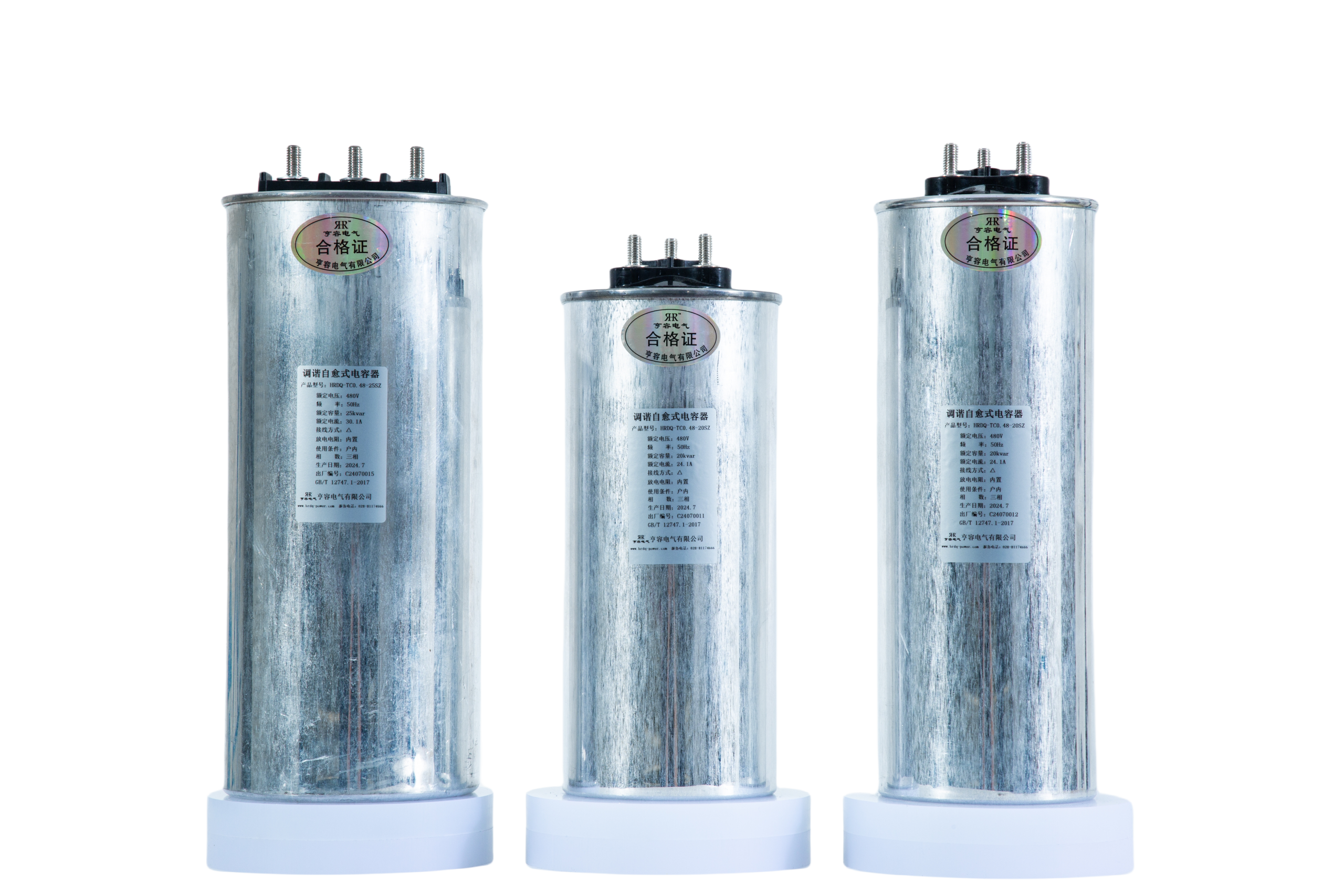

调谐自愈式电容器-HRDQ-TC

产品规格

产品概述

调谐自愈式电容器-HRDQ-TC可以提高电力系统的功率因数，优化电网电能质量，高电力系统的可靠性和稳定性。降低电网的电能损耗，提高变压器的输出效率。质量水平明显高于国内行业同类产品，温升低、更环保，寿命可达到100,000小时。

主要特点

1.铝合金外壳盖板,可触摸式接线端子内置压力切断防爆装置,安全可靠，底部为M12/M16的安装和接地螺栓。采用干式结构，符合最高环保要求。

2.螺栓出线方式，保证了接线的可靠稳定，满足大容量、大电流的要求；M8/M10铜螺栓，最大可连接25mm2电缆，带防触电保护罩。

3.安全可靠的德式过压力防爆结构，内置式放电电阻，使得产品更安全，更可靠。

4.长寿命、多元件设计，增加散热面积，使电容器的温升更低，延长电容器的使用寿命，寿命达到100,000小时。

5.电容器元件用金属化薄膜采用特别的方阻设计，既有很高的自愈性能，又满足了高可靠性的接触和高耐压的要求。

6.可用于电力系统提高功率因数；电机、变压器、工频电炉等感性设备的就地补偿；电力牵引机车以及UPS系统和电力系统谐波的滤除等各方面需求。

主要技术指标

• 1.使用条件：环境温度-25℃~+70℃，湿度≤85%，海拔2000米以下。
• 2.额定电压：250V、280V、300V、400V、415V、450V、480V、525V、690V、750V、1050V。
• 3.额定容量：1~50kvar。
• 4.容量允差：-5~+10%。
• 5.损耗角正切值：在工频额定电压下，20℃时tgδ≤0.1%（1000Hz）。
• 6.交流耐电压：极间2.15倍额定电压，10秒钟，极壳间3KV，10秒钟。
• 7.最高允许过电压：1.10倍数额定电压。
• 8.最高允许过电流：1.30倍数额定电流。
• 9.自放电特性：电容器加√2Un直流电压，断开电源3分钟后，剩余电压降低到75V或更低。
• 10.符号标准：GB12747-2004、UL810、IEC60831-2014。

产品特点

1、调谐自愈式电容器-HRDQ-TC，采用原装进口的薄膜材料及设备生产加工而成，规避了以往传统电力电容器的缺点，原装进口的薄膜材料基材为 HIPP高同规立构，具有：收缩性小，机械强度高、介质损耗系数小、良好的低温频率特性、耐电压强度高、高电阻率、电弱点极少、便于镀膜的预处理、对于拉伸、撞击、针刺的高抗性、厚薄均匀稳定、不含任何增塑剂缓慢老化、横向纵向厚度均匀等特点。调谐自愈式电容器的设计使它不会像其他电力电容器一样出现高温漏油、漏蜡、外壳鼓肚等情况发生，大大提高了安全性能。

2、调谐自愈式电容器-HRDQ-TC把密封程度做的更好，百分之百的密封，完全不用担心泄露引起的电容器故障，补偿设备不在运作等情况发生。当出现问题时，直接启动压力防爆安全装置，使电容器断路。完美的密封使得电容器内部呈现真空状态，压力为负0.3Pa，没有空气。

3、调谐自愈式电容器-HRDQ-TC在体积以及安装上也比较有很大的优势，因其体积只有老产品的三分之二甚至更小，且补偿容量也能达到合适的标准，可以根据不同方案设计不同的安装方法，既简单又便捷。

4、调谐自愈式电容器内部的具有很强的耐温导热作用，不会因为过压而导致电容爆炸，使电力设备工作具有很强的稳定性，不必担心频繁更换电容等烦恼问题。
