产品规格
产品概述
高压电抗器-HRDKC主要用于6kV~35kV电力系统中与高压电容器组相串联，能够有效的抑制和吸收高次谐波，限制合闸涌流及操作过电压，保护电容器组，改善系统的电压波形，提高电网功率因数。
产品特点
1、电抗器采用独特的绝缘结构使产品绝缘水平大大提高，可以满足电力标准的高耐压要求及高海拔的绝缘要求，解决了传统铁芯电抗器耐压普遍偏低的问题。
2、铁芯柱及铁轮均用环氧树脂真空浇注封闭，铁芯内部无任何空隙且由环氧树脂粘结成一个整体，从而有效的减小了电抗器运行时的噪声。铁芯柱采用辐射形叠片或无限阶梯型结构,在非磁性间隙处铁芯柱的横向漏磁通不存在垂直穿过铁芯片平面的现象,从而大大减小了铁芯的附加损耗。
3、高压线圈与铁芯柱等电位，可以缩减线圈与铁芯柱之间的距离，使线圈平均直径减少，减小了电抗器的体积，从而降低了电抗器的重量及线损。
技术参数
- 电抗率: 5%~14%
- 额定电压：3KV-35kV
- 额定频率：50Hz/60Hz
- 使用环境：-20°℃~45℃
- 电抗偏差∶0~+5%，每相电抗值不超过三相平均值的2%
- 噪音水平:满足JB/T5346-2014或DL/T 462-2009的要求
- 绝缘等级: H级
- 耐压实验：根据标准
- 冷却方式：自然风冷
- 海拔高度：≤1000m a.s.l.(≤5000m 可选)
- 保护等级：IP00 室内安装
- 最大湿度: 95%
- 设计方式: 单相或三相，干式铁芯，多气隙
- 线圈材质: 铜/铝
- 出线方式: 铜排
- 允许长期过电流倍数:1.35倍
- 最大短时电流( 2s ) : 25In
- 1.35倍电流下的温升:≤75K

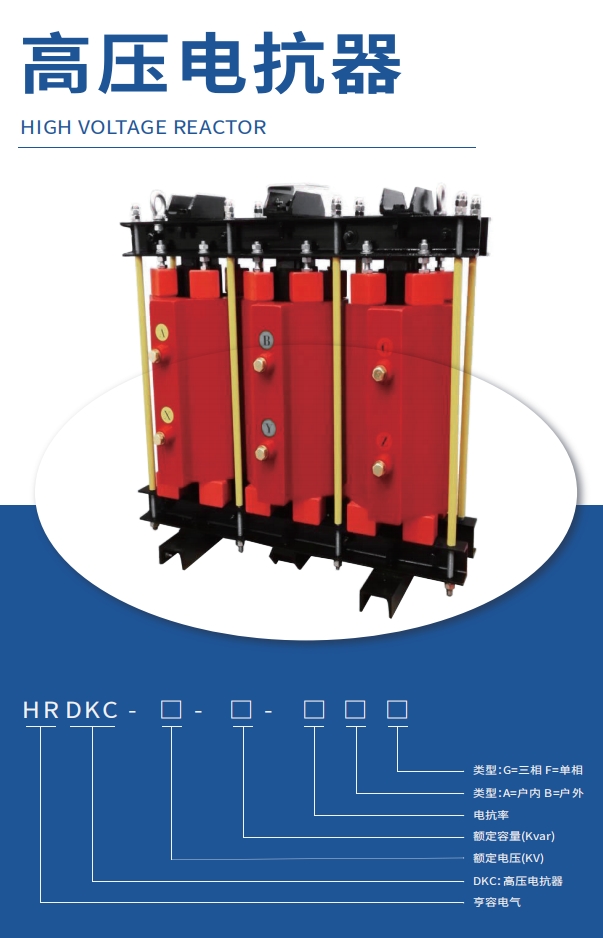

高压电抗器-HRDKC

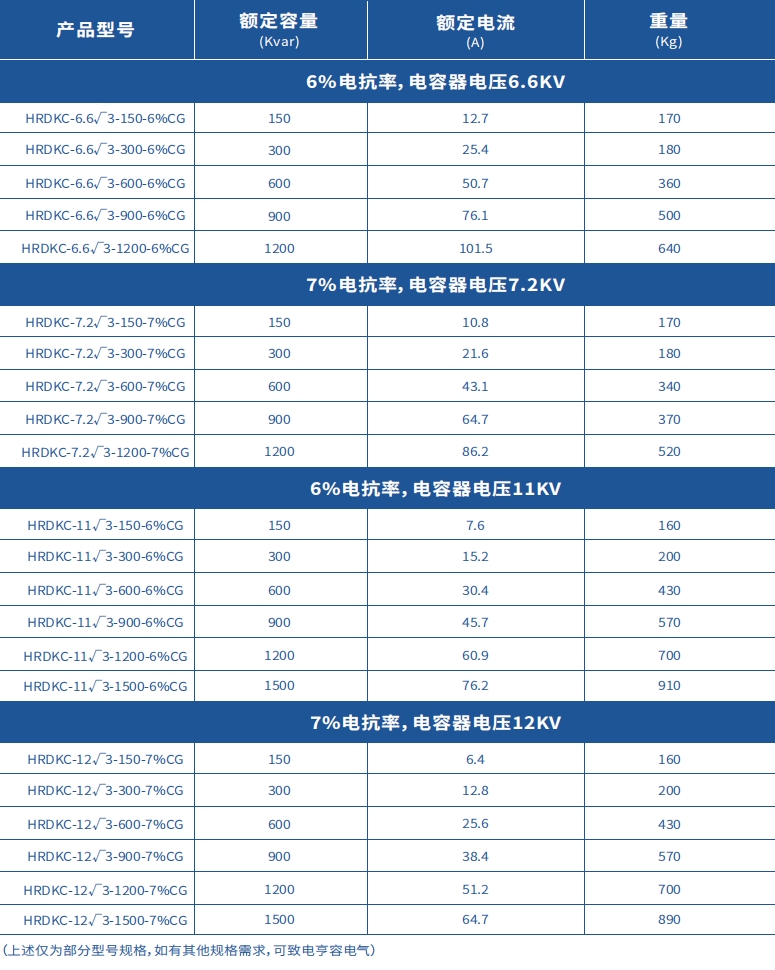

部分规格
| 6%电抗率，电容器电压6.6KV, 纯铜线圈 | ||||
| 额定容量（kvar） | 额定电流（A） | 产品型号 | 重量（kg） | |
| 150 | 12.7 | HRDKC-6.6-150-6AG | 170 | |
| 300 | 25.4 | HRDKC-6.6-300-6AG | 180 | |
| 600 | 50.7 | HRDKC-6.6-600-6AG | 360 | |
| 900 | 76.1 | HRDKC-6.6-900-6AG | 500 | |
| 1200 | 101.5 | HRDKC-6.6-1200-6AG | 640 | |
| 7%电抗率，电容器电压7.2KV, 纯铜线圈 | ||||
| 150 | 10.8 | HRDKC-7.2-150-7AG | 170 | |
| 300 | 21.6 | HRDKC-7.2-300-7AG | 180 | |
| 600 | 43.1 | HRDKC-7.2-600-7AG | 340 | |
| 900 | 64.7 | HRDKC-7.2-900-7AG | 370 | |
| 1200 | 86.2 | HRDKC-7.2-1200-7AG | 520 | |
| 6%电抗率，电容器电压11KV, 纯铜线圈 | ||||
| 150 | 7.6 | HRDKC-11-150-6AG | 160 | |
| 300 | 15.2 | HRDKC-11-300-6AG | 200 | |
| 600 | 30.4 | HRDKC-11-600-6AG | 430 | |
| 900 | 45.7 | HRDKC-11-900-6AG | 570 | |
| 1200 | 60.9 | HRDKC-11-1200-6AG | 700 | |
| 1500 | 76.2 | HRDKC-11-1500-6AG | 910 | |
| 7%电抗率，电容器电压12KV, 纯铜线圈 | ||||
| 150 | 6.4 | HRDKC-12-150-7AG | 160 | |
| 300 | 12.8 | HRDKC-12-300-7AG | 200 | |
| 600 | 25.6 | HRDKC-12-600-7AG | 430 | |
| 900 | 38.4 | HRDKC-12-900-7AG | 570 | |
| 1200 | 51.2 | HRDKC-12-1200-7AG | 700 | |
| 1500 | 64.7 | HRDKC-12-1500-7AG | 890 | |
